产品概述:

      华润2重工生产的TD、D型胶带斗式提升机,是以JB3926-85《垂直斗式提升机》为标准加工制作的,该型号斗式提升机的使用功率比较低,可输送物料的种类多,范围广;其输送的物料为粉状、颗粒状、小块状而无磨琢性,输送量相对于NE型板链提升机稍小一些(约4~238m3/h);其输送高度*高40m。


工作原理:

  TD型斗式提升机采用橡胶输送带作为牵引构件,以掏取式来完成物料的装载。装载的进料口设在设备的尾部,这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后,使畚斗(即料斗)在输送带的牵引下,装入物料匀速向上运行;当载有物料的畚斗运行至顶端,以离心式或者混合式方式卸料;这样就完成提升机的整个输送过程。

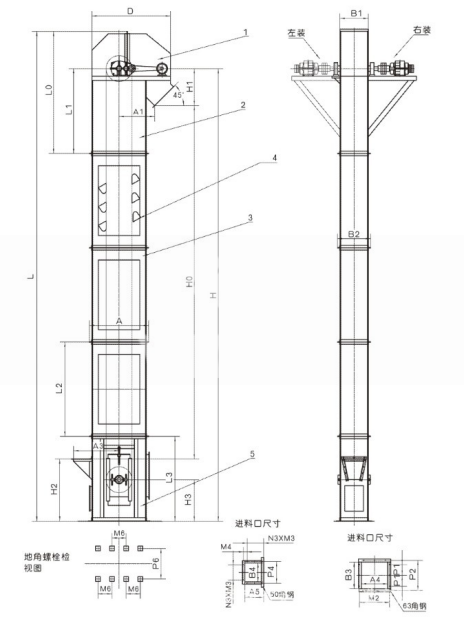

产品结构:

wpsC3A0.tmp

产品特点:

  1. 驱动功率小,采用挖取式装料、离心式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少。

  2. 提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。密封性好,环境污染少。

  3. 运行可靠性好,结构简单,运行平稳,**的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

  4. 使用寿命长,提升机料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件。

  5. 常规物料均可提升,普通橡胶带,温度不得超过60℃。如果用耐热橡胶带,温度可达到200℃。


应用范围:

  TD型斗式提升机适用于输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、砂、焦末、水泥、碎矿石等,广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

技术参数表



型号

*大

进料粒度

输送量

料斗

皮带宽度

斗宽

斗距

斗容

斗速

(mm)

(m3/h)

(mm)

(mm)

(L)

(m/s)

(mm)

TD160

25

5.4-16

160

280, 350

0.5-1.9

1.4

200

TD250

35

12-35

250

360, 450

1.3-4.6

1.6

300

TD315

45

17-40

315

400, 500

2-5.8

1.6

400

TD400

55

24-66

400

480, 560

3.1-9.4

1.8

500

TD500

60

38-92

500

500, 625

4.8-15

1.8

600

TD630

70

85-142

630

710

14-23.5

2

700
